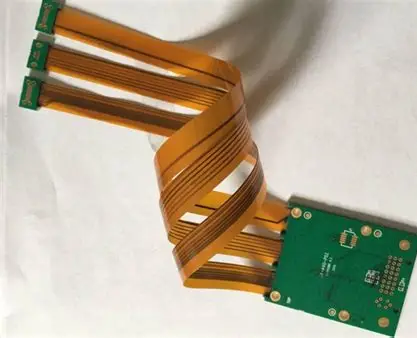

在可穿戴设备、折叠屏手机及高密度互联模块中，柔性电路板（FPC）凭借优异的弯折性能与空间适配能力成为核心载体。然而，其动态使用场景对电气连接的稳定性提出了严苛要求，其中接触阻抗的精准测试成为质量管控的关键瓶颈。传统刚性板测试方案难以适配FPC的柔性与微细结构，亟需探索定制化的非标测试路径。本文将结合实战经验，系统解析柔性电路板接触阻抗测试的技术难点与创新解决方案。
一、FPC接触阻抗测试的三大核心挑战
柔性电路板的材料特性与结构形态，使其接触阻抗测试面临区别于刚性板的独特难题：
- 基材易变形：PI薄膜厚度仅25-125μm，测试压力下易发生局部屈曲，导致探针接触位置偏移。
- 焊盘微细化：高端FPC焊盘间距已缩至0.3mm以下，常规探针难以精准对位且易造成机械损伤。
- 动态工况模拟难：实际使用中FPC处于弯折、振动状态，静态测试数据无法反映真实服役性能。
二、非标测试方案的设计逻辑与关键技术
突破传统框架，需从夹具、参数、环境三维度构建定制化测试体系：
夹具创新：柔性适配与精准定位
采用”仿形支撑+微位移补偿”设计思路：
| 设计模块 | 技术要点 | 解决痛点 |
|---|---|---|
| 仿形真空吸附平台 | 依据FPC外形定制吸附腔体，负压均匀分布 | 消除测试中基材抖动与位移 |
| 弹簧探针阵列 | 独立行程控制，压力范围0.3-1.2N可调 | 适配微细焊盘，避免过压损伤 |
| 弯折模拟机构 | 可编程控制弯折角度、频率与循环次数 | 实现动态工况下的阻抗在线监测 |
参数优化：信号完整性与测试效率平衡
- 测试频率选择：针对高速信号FPC，采用1MHz-1GHz多频点扫描，识别阻抗频响特性。
- 四线法精准测量：消除引线电阻干扰，确保微欧级阻抗变化可捕捉。
- 压力-阻抗曲线标定：建立不同接触压力下的阻抗基准库，辅助判断虚焊风险。
三、典型失效模式与数据判读指南
接触阻抗异常往往指向特定工艺缺陷，需结合测试数据与失效特征关联分析：
- 阻抗值偏高且波动大：探针接触不良或焊盘表面氧化，需检查表面处理工艺与存储环境。
- 弯折过程中阻抗阶跃式上升：铜箔延展性不足或线路拐角应力集中，建议优化布线设计与材料选型。
- 多通道测试数据离散度高：夹具平行度偏差或FPC贴合不均，需校准测试系统机械精度。
四、实战案例：某折叠屏铰链区FPC测试优化
客户反馈折叠设备铰链区FPC在10万次弯折后出现间歇性信号中断。通过非标测试方案复现问题：
- 搭建带实时阻抗监测的弯折测试平台，模拟0-180°往复弯折工况。
- 发现阻抗在120°弯折角附近出现周期性尖峰，定位到线路拐角处微裂纹萌生。
- 结合切片分析确认铜箔晶粒粗化导致疲劳抗力不足，推动供应商优化电镀工艺参数。
- 改进后FPC通过50万次弯折验证，阻抗波动控制在±5%以内。
柔性电路板的接触阻抗测试绝非简单参数测量，而是材料、结构、工艺与测试方法的系统工程。非标测试的核心价值在于”因板制宜”，通过定制化方案精准捕捉真实工况下的电气性能变化，为产品可靠性提升提供数据基石。掌握动态测试思维与失效关联分析能力，方能在高密度互联时代赢得质量管控主动权。
